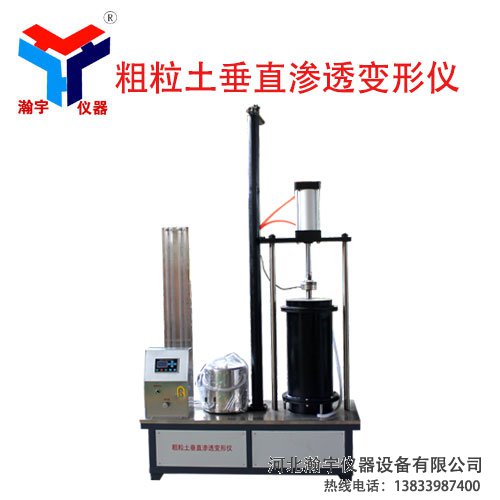

粗粒土垂直渗透变形仪的使用方法？
粗粒土垂直渗透变形仪的使用方法： 1、先将试筒上盖拆卸下，在用吊钩吊下放地面上，然后按标准装填试样击实，在用吊钩吊起安装在设备上。在将供水箱挂在吊钩上，供水箱内注入水，将下进水口与供水管相连接，使仪器充水，检查仪器的各部件是否有堵塞和漏水等。检查完毕按 按钮供水箱降低，按 按钮供水箱上升。使仪器中水位与下透水板的下沿齐平。 2、在下透水板上铺设滤网，沿筒身壁和滤网之间的接触缝隙涂一圈止水材料。 3、开启全部测压孔，使之处于排气状态。 4、试样宜分3-5层装填，每层的级配应相同。装填分层厚度：砂类土可为2cm-3cm；砾类土可分试样大粒径的1.5-2倍。必要时可酌加相当于试样质量1%-2%的水，拌和均匀后再进行装填。 5、将每份称好的试样均匀分层装入试筒，击实并达到要求的高度，对于风化石渣或者击碎的土料可采用振动加密法。 6、试样在仪器中采用毛细管饱和进行饱和。按上升按钮调节供水箱高度，使供水箱水位略高于试样底面，在缓慢提升供水箱，每提升1cm，应稳定10min后再提升供水箱。随试样水位的上升，接通相应的测压管，待水溢出出水口为止，使试样充分浸润饱和。此时个测压管水位应与出水口水位齐平。 7、如需对试样加荷载时，应在试样饱和后，在试样表面安装透水板，安装顶盖，并使活塞杆对准透水板，利用加荷载设备通过活塞和透水板对试样施加荷载，加荷同时测读试样的变形，变形稳定后的试样高度即为试样实际高度。 8、根据试样中的细粒含量，初步判断试样渗透变形的破坏形式：当为管涌破坏形式，渗透初始坡降宜为0.02-0.03、递增0.05、0.10、0.15、0.20、0.30、0.40、0.50、0.70、1.00、1.50、2.00，以后按1.00～2.00递增，当接近临界坡降时，渗透坡降递增值应酌量减小；当为流土破坏形式时，数值可适当增大。 9、按上述规定逐次升高水头。每次升高水头后，应使出水口水流出流30min～60min,待水流稳定后，测记各测压管水位并用量筒测读渗水量。每级水头下测读次数不应少于三次，每次测读时间间隔视渗水量大小而定，宜为10min～20min，同时测读进出口水的温度。当三次测读的水位及渗水量基本稳定，即可提升至下一级水头。取读数接近的三次平均值作为试验值。对非管涌土，时间可适当延长。 10、应观察试验过程中出现的各种现象，如出水的浑浊程度，气泡冒出，细颗粒跳动、移动或被水流带出、土体悬浮、渗流量及测压管水位的变化等、并进行详细描述。当出现临界坡降或破坏坡降前兆时，应及时调整坡降递增值。 11、当试样发生破坏或水头无法再继续增加时，即可结束试验。对于只需进行渗透系数测定的渗透试验，可在出现临界坡降后，继续施加1～2级水头后结束试验。 12、试验结束后，关进水口，吸取试样上余水，观察试样变化，根据需要量测试样后高度。加有荷载的试样应及时卸荷并观测回弹情况，卸下顶盖，吸取试样上余水，卸除上透水板。放尽仪器余水，拆除试样。根据需要，测试样试后颗粒级配。 13、在进行试验的同时，宜绘制渗透坡降与渗流速度关系曲线。以渗透坡降为纵坐标，以渗流速度为横坐标，绘制在双对数坐标纸上，必要时还可绘制渗流速度与时间关系曲线。根据曲线变化，及时调整每级水头的持续时间和水头的级差。
